Método de conexão de cotovelo comumente usado durante a construção do duto
Na construção de tubulação diária, as conexões mais comuns de tubo e cotovelo são 90 ° e 45 ° (1.5D). No entanto, em circunstâncias normais, quando você apenas toca na tubulação, muitas vezes não sabe como calcular o tamanho, o que leva a lacunas excessivas ou ângulos incorretos quando os tubos são conectados. Espere pela situação. Abaixo, vou apresentar o método de cálculo de cotovelos comumente usados:

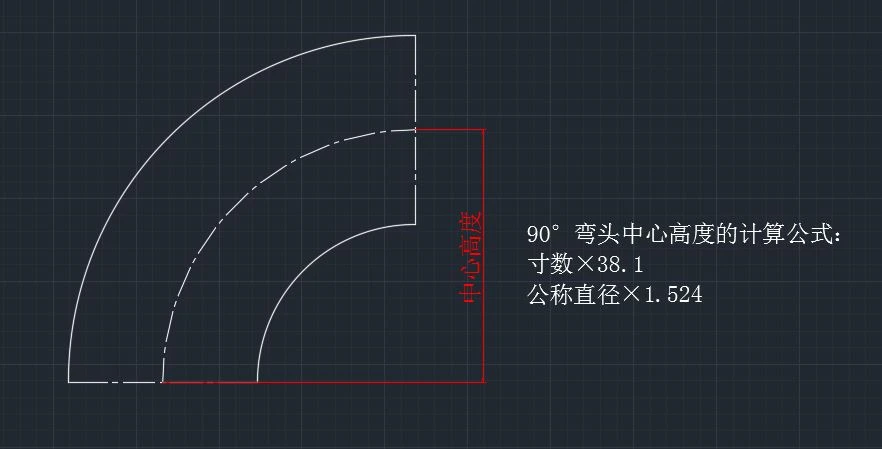

Conforme mostrado na figura acima:
O método de cálculo do cotovelo de 90 ° é: polegada × 38,1, diâmetro nominal × 1,524
Se nosso tubo tem 4 polegadas, então nosso método de cálculo é:
(1) 4×38.1=152.4
O diâmetro nominal correspondente ao tubo de 4 polegadas é DN100, então o método é:
(2) 100×1.524=152.4
O seguinte é um exemplo baseado na situação real encontrada durante a construção:

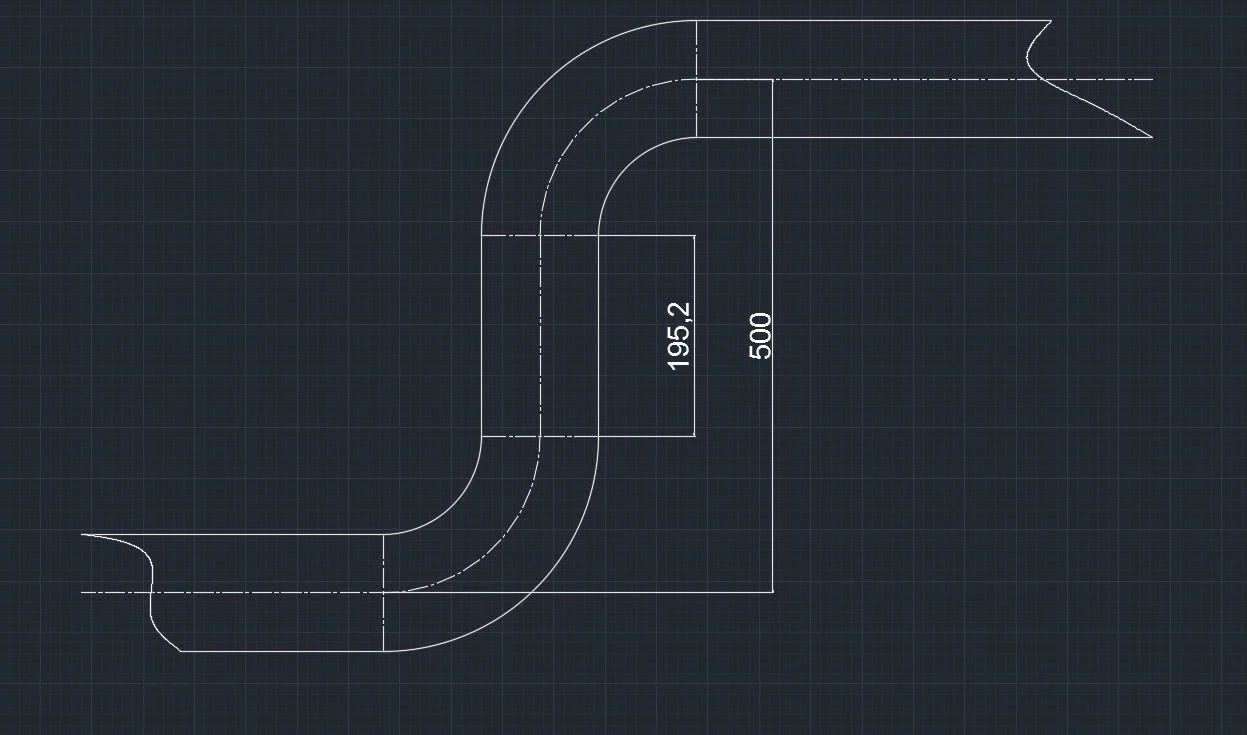

Conforme mostrado na FIG:
Durante a construção, sabemos que a altura dos dois centros é 500 e o diâmetro do tubo é DN100. Podemos então calcular o comprimento do curto intermediário.
O método de cálculo é: 100 × 1,524=152,4
500-152.4×2=195.2
Conforme mostrado na FIG:
O método de cálculo do cotovelo de 45 ° é: polegada × 15,77, diâmetro nominal × 0,63
Se nosso tubo tem 4 polegadas, então nosso método de cálculo é:
(1) 15.77×4=63.08
O diâmetro nominal correspondente ao tubo de 4 polegadas é DN100, então o método é:
(2) 100×0.63=63
O seguinte é um exemplo baseado na situação real encontrada durante a construção:

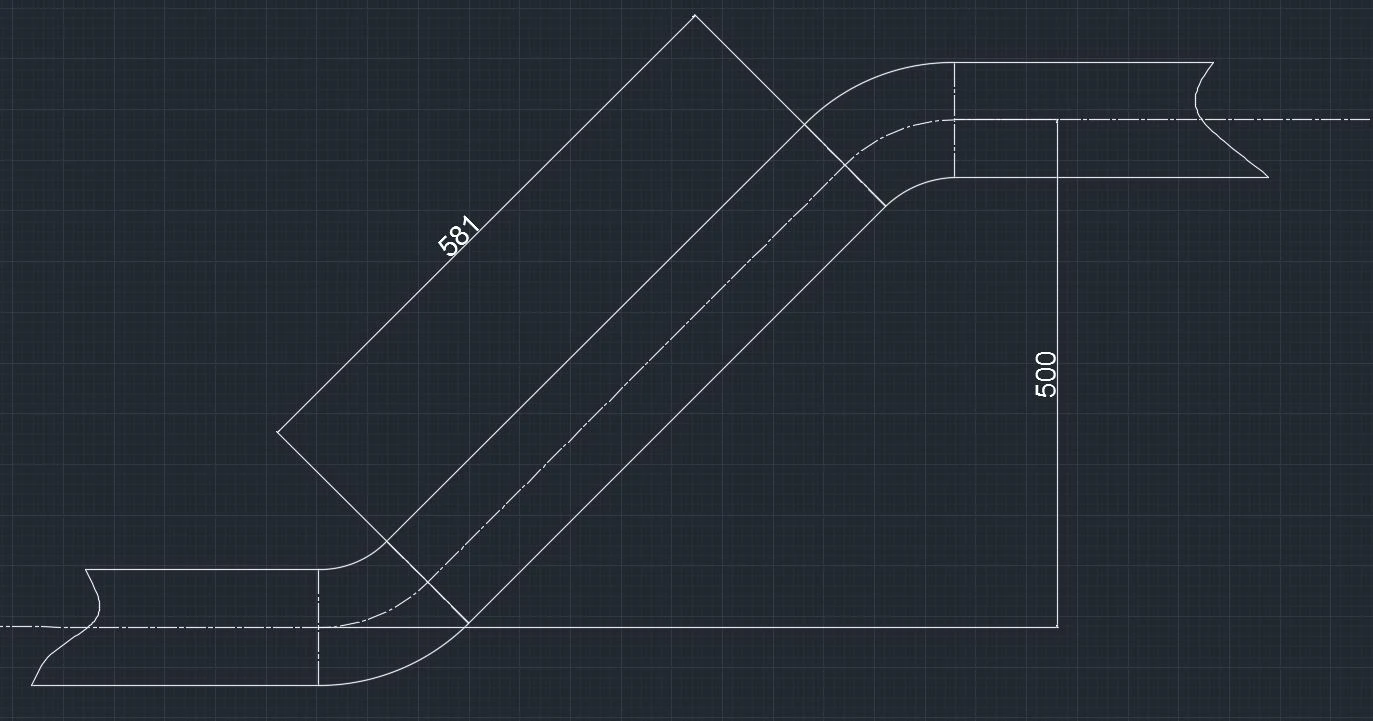

Conforme mostrado na FIG:
Na construção, sabemos que a altura dos dois centros é 500 e o tubo tem 4 polegadas, então podemos calcular o comprimento da junta curta. O método de cálculo é: 15,77 × 4=63,08
500×1.414-2×63.08=580.84
Combinando os métodos acima, podemos reduzir significativamente o tempo de produção do oleoduto e melhorar a precisão na construção diária do oleoduto. Você também pode fazer piquetagem de dutos com base em desenhos de construção de dutos.
